This was it exactly! I don't knew the function of these pots. P2 is for the contrast I think. So TK, thanks a lot for your help.

Please, can somebody give me an answer? Should the Backlight on my DOGM128 Display be on by default after booting the LPC17? Or how can I switch it on?

These glcds are incredible! The Font is not my favorite, but in a vintage kind cool!

So sdcard formatting was a long process. I was to impatient, after a long time, the message came back that everything is OK with formatting now. I have material for a second LPC17 core module at home so I will build it now to countercheck the issues I have. Thanks a lot for the quick answers! Could please somebody reply on my question about the backlight of my display. I only have to know if the backlight should be on after startup. If yes I have to search at my hardware, if not I have to search the correct command in the program. I still have to learn a lot, thanks for your patience :-)

So I installed the GM5 drivers now and tried to format the sdcard. It's a 4GB sdhc card, I'm waiting now for 10minutes yet, is this normal? The command "sdcard_format yes, I'm sure" is grey, so I think it's working on the formatting?

I'm using a PC, but there's no difference when I'm restarting MIOS Studio after I connect USB to the core. When the connection failed once, the error is always the same until I start it up without sdcard and put the card in the slot after startup of the module.

I succeed to get the DOGM128 Display running. I tried a lot of things until I found a tantal capacitor soldered in wrong polarity. So I get now the "Ready"-Message on my display, but the backlight is not on. Should it be on without a special command, or how can I switch it on?

The midi connection is by USB. The error message is someting like "core module not found", I don't remember exactly. I will check it this evening at home.

I use the module USB Powered. So when I plug in the usb connection and the SDCard is in the slot, MIOS Studio shows an error.

Is it necessary to always removing the sdcard from the slot when I'm booting? If I don't remove the card, the Module will not be found in the MIOS Studio.

Wenn ich nun die Tutorialapplikation 21 kompiliere und rauflade geht mein LCD nicht an. Ich habe es dann mit der Umgebungsvariable MIOS32_LCD=dog_g versucht, aber der Treiber des dog_g scheint mittlerweile im Universal drinn zu sein. Muss ich der app per mios_studio noch irgendwas mitteilen oder sollte sie von sich aus etwas anzeigen? UUps wir sind ins deutsche abgeschweift: If I compile tutorial 21 and load it up, my LCD does not start up. I tried it with the environment-variable MIOS32_LCD=dog_g but it seems that the driver of the dog_g is implemented in the universal driver yet. Do I have to communicate with the app via mios studio and give her some commands to start up the LCD?

Ich konnte mir die Frage selbst beantworten. Aber mir stellt sich eine neue: Im Schema ist ein 2.2µF vermerkt, sollte da gemäss DOG nicht 9x ein 1µF Kondensator rein?

I compiled the test driver for the dogm display apps/mios32_test/app_lcd/dog_g When I upload it I get an error: [15691.073] GLCD_DOG Demo started. [15691.073] Configured LCD Parameters in MIOS32 Bootloader Info Range: [15691.074] lcd_type: 0x00 (CLCD) [15691.074] num_x: 2 [15691.074] num_y: 1 [15691.075] width: 20 [15691.075] height: 2 [15691.076] WARNING: your core module hasn't been configured for the GLCD_DOG! [15691.076] Please do this with the bootloader update application!

I would take also more than my ordered four if there are some left. Perhaps we have to split the orders because the proforma invoice amount should not be higher than 50€ including the transportation cost. Otherwise I have to pay tax at the swiss border.

OK, I will continue with this one. But can you tell me something about the error of the MSYS Installation? Best regards, Beat

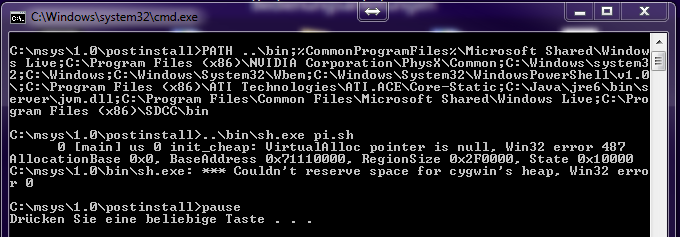

I read a lot in this Forum and all the WIKI Pages, but it's not so easy for a newbie to find the way through the docs. I just built a MBHP_CORE_LPC17 module and a AINSER64 module and connected them to 8 Pots. I uploaded MIDIO128 V3 and with mios_studio I can see, the MIDI signals were transmitted and everything works fine. So the next step I want to make is to learn how to program my own app. I already programmed something in different languages but always had some step-by-step tutorials so that I had only to write code in the end. Now I'm trying to follow the instructions here http://www.midibox.org/dokuwiki/windows_toolchain_quickstart I'm on Windows 7 64-bit; Install of sdcc-2.8.0 works fine. When I want to install msys 1.0.11 the following error appears: So what can I do? And the next question is already here: Do I need the GPUtils, also of I don't have a PIC Microcontroller. Or am I follow the false wiki page? Should I follow this http://www.midibox.org/dokuwiki/doku.php?id=windows_mios32_toolchain_core&s Thanxs a lot for help

Thanks for you work, I take 3.

Studio One 2 kann die Rückmeldung von MIDI aus VST's auch perfekt. Leider haben die meisten VST's nicht alle verstellbaren Dinge als VST-parameter im Zugriff. Also meine bisherige Erfahrung zeigt Ableton Live und Presounus Studio One sind fähig die VST-Parameter zurückzusenden, bei Ableton ist das Abspeichern nicht super gelöst. bei Studio One kann man die Zuweisung sogar über ein xml verändern.

Ach ja, nur noch so als kleiner Werbespot für unsere schweizer Post: - Abgaben CHF 9.70 - Dienstleistungen CHF 19.30 ergibt diese 29CHF

Ich wollte hier mal für meine Schweizer Kollegen ein paar Infos reinschreiben wie die bisherigen Materialbestellungen abgelaufen sind. Ich habe am 19. September eine Bestellung bei http://www.midibox-shop.com/ gemacht für: LPC_CORE_PCB, OP1=With MagJack 6.00, SHP=Switzerland-Airmail 1Stk. $17.00 USD LPC KIT 1Stk. $27.00 USD AINSER64_KIT 2Stk. $54.00 USD Verpackung und Versand: 24USD Ergibt ein Total von 122USD = CHF 116.90 Die ist die Maximale Menge, die noch ein Airmail Shipping zulässt, danach gibts nur Express zur Auswahl und das ist noch einmal massiv teurer. Die Sendung wurde Gemäss Website von AVI Showtech am 21. September verschickt. Am 3. Oktober (also 8 Arbeitstage später) kam die Sendung bei mir per schweizer Post an und hat noch einmal 29.- Zoll+Abfertigung gekostet. Im Total hat mich das ganze also CHF 145.90 gekostet. Bei Watterott.com habe ich zwei LPC1769 LPCXPresso board bestellt für je 20€ und 10€ Versand ergibt 50€ = CHF 62.90. Diese kamen innerhalb von 3 Arbeitstagen bei mir an und haben keinen Zoll gekostet. Ich habe in den vergangenen Tagen viel rumgeschaut wo ich die restlichen Elektronischen Bauteile besorgen werde und bin zum Schluss gekommen in kürze noch eine Grossbestellung bei Reichelt zu machen, da Elektronik in der Schweiz einfach viel zu viel kostet. So, jetzt gehts ans Löten :-)

Yes this wiki page I know. I want to start with this firmware and I know that there will be in maximum 64 Encoders per Core. But I think (and I read it in this forum somewhere) that the limit of this core is not yet reached with scanning of 64 Encoders. And in the wiki is written to connect 1 2x20 LCD. But I read in the forum somewhere, that someone has connected 5 LCD's. For my application, in the end I have to write a lot of code myself I know. But to collect some of the knowhow people already made, I started this thread.

What do you expect, are the limits of one LPC17. How many LCD's can be driven by one LPC17? I want to use I2C-Displays if possible, price is not so important. Can I drive 128 Encoders with one LPC17. Where could be a problem? Is it possible to drive 128 LED-Rings also with the same LPC17? thanks

Ich habe nun eine Lösung gefunden, die vorerst funktionieren wird. Ich kann die Controller des VST's über Ableton lernen und ihnen dann MIDI-Befehle zuweisen. Scheint so zu funktionieren, dass ich einmal mit meinem Projekt beginnen kann. Die LED-Ringe meines BCR2000 zeigen auf jeden Fall die gewünschten Parameter an und springen auch zum Wert wenn man ein anderes Preset wählt. Später will ich mir mal anschauen, ob ich das ganze vielleicht in einer anderen DAW auch hinkriege.

Ja genau, ich möchte einen Encoder drehen und der LED-Ring oder ein Display zeigt den aktuellen Wert an. Später drehe ich am Software-Drehknopf des VST's und der LED-Ring bzw. die Wertanzeige auf dem Display zeigt den geänderten Wert an.

Hallo zusammen, als kompletter Newbie habe ich mich in den letzten Wochen durch alle möglichen Themen gelesen und bin nun an der Planung meines Controllers. Ich habe nun aber ein Problem, das mir die ganze Euphorie bremst. Ich habe als DAW Sonar X2, Fruity Loops, Ableton Live und Reaper und in keinem dieser DAW's schaffe ich es eine Rückmeldung von einem VST zu kriegen wenn auf dem Bildschirm per Maus ein Wert verstellt wird. Ich möchte schlussendlich U-He Zebra 2.5 steuern, kriege aber auch bei Massive nix raus. Diese Werte sollten doch irgendwie aus den VST's rauszukriegen sein, man kann die ja auch in der DAW aufzeichnen. Danke den fleissigen Helferlein hier im Forum, die mir meine Newbie frage sicher beantworten können. Lg Beat
