Hola kapotik... me alegro mucho que hayas armado el proyecto. Yo la verdad hace mucho que no toco nada de Midi. Te quería preguntar si los has probado en Window 8 , creo hay problemas con el driver usb.... me ayudaría que me cuentes... Gracias !! y saludos..

Hola kapotik, en el proyecto adjunto tenes esa limitación por el Pic y por el código mas que nada. Los botones se pueden poner varios mas porque trabajan en serie. Te recomiendo armar algún MidiBox, este es el que necesitas MIDIO 128 V3 ... saludos!

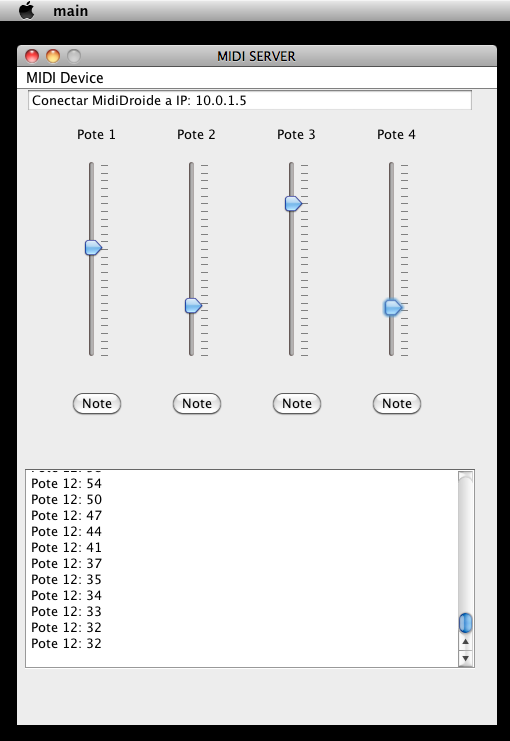

Thanks TK! I have no Mac, I confirm that this version (jdk 1.5) works ok! (OSX Snow Leopard 10.6.8) Here we speak of a recent update: Sorry for the translation Greetings! MidiServer1.5.rar

Hello, I share my Application for Android: "MidiDroide" is available for free (no ads) on Google Play. Project "MidiDroide Tablet" supports independent multi-touch! I'm working on an interface (screen) to MIDIbox Sid! Thank you very much!

Hola djsergie ! parece que hubo reformas en el foro . El enlace que solicitas puedes buscarlo con ese titulo en el foro de Proton Basic ...dudo que puedas ver código ahí ...sin licencia.(yo ni siquiera puedo postear mas).. Si lo que lo buscas es código (Descriptor Usb y demás) lo tienes subido únicamente en este foro.. Algo similar en "C" fijate acá.. https://midiquet.wordpress.com/ saludos!

Hola! Bienvenido! Podès leer esto: Te puede aclarar las cosas un poco. Es cierto que hay mucha info en este sitio ... basicamente tienes que armar un modulo "Core" (Pic 18f452) para poder "instalar" el MIOS y sus aplicaciones.Luego tienes modulos expansores (AIN,DIN,DOUT) para ampliar las entradas/salidas. "Bueno, pues basicamente es eso, espero me puedan ayudar para construir este proyecto, que quiza sera el segundo mas complejo que haga." Quizà pase a primero!! aqui puedes llegar a armar algo muy complejo!!!! :laugh: saludos!

Que bueno! se suma Tucuman ! Adelante con el proyecto! y no te olvides de ir mostrando los avances .. yo de musica electronica no entiendo nada ... pero me gustan los Pic y toooda la musica! saludos!

Hi, I made an application(no MIOS) with Touchpad (resistive touch screen). The method I use is this ... X polarization touch screen If touch() read _X() Y_ polarization touch screen read_Y() average(), adjustment range(), etc. I recently managed to compile with "MIOS"! :frantics: and I'm reading the touchscreen (X_Y). Using the example ain64_din128_dout128_v2c.zip (10 bits resolution is used). Missing the range adjustment functions and read axesX_Y alternately ... (I'm a rookie with MIOS) and see results. But I think it would be very easy and interesting to do with ACSensorizer! sorry for the translation.

I wanted to share my experience. Many motherboard with Port Game / Midi, but do not have the connector (DB 15) and the port is not enabled. Verified in the BIOS if we port Game / Midi (MPU_401), enable it. Then we can connect directly to the motherboard as shown in the picture. (green wire is Midi In, Midi Out Yellow) Attention! Read the motherboard manual to confirm each connection! I hope is useful!

Bueno,hasta aqui voy bien! puedo modificar las "Aplicaciones Completas" y generar el .hex con lo dicho antes (el archivo se guarda en la misma direccion,modifica el existente). Ahora,cômo compilo con Notepad++ y SDCC ????? tengo este ejemplo del Mios_Base: D:\MIOS\mios_base_v1_1\apps\examples\ain64_din128_dout128 Que Hago ??????? :question: agradezco ayuda!!

Hola , citaria varios post de "Eduy2kk" porque me pasa lo mismo, basicamente programo en C con el CCS y me gustaria poder programar con "MIOS" en SDCC y la verdad ... estoy perdido! hace algunos años cambie algunas configuraciones MIDIbox64 en asm pero quisiera hacerlo en "C". Alguien me da una mano? por ejemplo: To build your application: Click 'Start… Run'. Type in “cmd†(without the quotes) Click 'OK'. Type the following: On the next line, replace <your application directory> with the location where you have unzipped the files you downloaded from ucapps.de. For example C:\MIOS\midibox_sid_v2_0_rc18>. Otherwise, it should be exactly the same as you see here. cd c:\<your application directory> SET PATH=C:\MSYS\1.0\bin;%programfiles%\gputils\bin;%programfiles%\SDCC\bin;%PATH% make Your .hex file(s) will be ready. donde nos guarda el .hex? gracias!

Now I can listen to the SID, I will not lose! The cabinet is very appropriate for a Control Unit (Step A), just missing the front panel .... but the power supply makes me wonder ..?

Thanks Homer! I have a beer for you! The "change of tonic" is not seen in the video. Disclaimer: I do not understand programming with MIOS. :blush: I made my own code in "C " (CSS). If I may, I can upload it. An idea to build it with MIDIbox: Led Matrix with DOUT (SID Matrix), 4 Pin (DOUT) for the polarization of the Touchscreen and 1 Analog IN (input from the touchscreen). Touchscreen 5-wire has 4 pin polarized (digital) and an output analogica.Y MIOS program! The power supply is the one seen in the video is from an old external disk or something, me and 12 Vdc 5Vdc supply and stabilized (no use 78xx), we do not feel noise. My idea is to mount MIDIbox SID in that cabinet.Thanks!

Question: is there any problem in using this power supply? :unsure:

Hi, sorry for the translation. Once again amazed at the applications of MIOS !! In this case use Version 1.73 because I had the Pic 18f452. Synth Caoss Description: - 2 octaves, an octave for the motion sensor and one for the "touch". - 4 Scales: Major, Spanish, Pentatonic Major and Minor Pentatonic. - Tonic selectable - Selection of 8 patch. - Send CC event (17) with motion sensor. - Adjust the sensitivity of the touch screen. Video, first test;

Hello levon. when finished I upload the code correct. In this project I use 5-wire touch screen. here is code for the 5-wire touchscreen handling: http://micropic.es/index.php?option=com_content&view=article&id=114:raton-teclado-con-pantalla-tactil&catid=3:proyectos&Itemid=62 That matrix used? what driver? here I use the 74HC595. Greetings!

Hola marcos,no tengo problema en ayudarte. Imagino que pasaste por aca: saludos!

Hola , queria presentar mi ultimo proyecto : Controlador Midi usb con pantalla tactil,matriz de Led y sensor de distancia infrarrojo (Sharp GP2D). Video: El codigo esta escrito en "C" . Quiza sirva de base para futuros proyectos con MIOS. En el Video no se ven todas las funciones,subo un pequeño tutorial para entenderlo mejor. Funcionamiento CAOSS : Pulsador Menu : Al presionar el Pulsador muestra pantalla Menu ( 6 cuadrados titilantes) Cuando se toca la pantalla nos muestra imagen representativa de las 6 "menus" ,si no soltamos el dedo podemos recorrer las 6 , al soltar se ingresa en dicha "menu" . Si antes de tocar la pantalla se presiona el Pulsador SubMenu ,nos dice con caracteres desplazados,de que se trata esa menu.Ej "Sharp,Lee,Potes" Menu 1: Cuadrado X_Y (efecto Flanger) - Desplazamiento de imagen "Cuadrado" y envio de coordenadas midi X_Y. Pulsador Submenu: - Desplazamiento de imagen "Punto_Led" y envio de coordenadas midi X_Y + envio midi de sensor Sharp. // Luego de 6 segundos de no tocar la pantalla desplaza imagen correspondiente (Imagen XY_Cuadrado y Cara) Menu 2: Sharp (efecto Equ) - Se forman 8 "Potes" representados en columnas y se ejecutan de acuerdo a la columna que se toque en la pantalla . - envio dato midi coord_X. Menu 3: Lee Midi - Forma imagen "Vumetro_Columnas" Lee Canales Midi 1y 2 - Lee midi Clock y los muestra en columnas . Pulsador Submenu: - Forma imagen "Vumetro " Lee Canales Midi 3 y 4 . Menu 4: Teclado - Muestra imagen "4 teclas_midi + Sharp" ,envia eventos midi correspondientes. Pulsador Submenu: - Muestra 4 led en fila superior,en funcion Toogle ,envio de note_On/Off ,envio de la coord_Y. Menu 5: Potes - Se forman 8 " Potes" representados en columnas - envio midi correspondiente. Pulsador Submenu: - Se forman 4 "Potes" representados en columnas - envio midi correspondiente. Menu 6: Desplaza_Touch - Muestra imagen "Flecha" - se desplaza con la pantalla y con data midi entrante (Canal 1) - envia evento midi al desplazar con touch.

Las fotos que faltaban ..

Hola alogic o cualquiera que me pueda ayudar. Estoy perdido con los secuenciadores midi,es decir ... que es lo que envia el hardware (micro) ????? Segun imagino,por ejemplo en la plaqueta que tienes montada , 8 leds con botones, supongo se programa una base de tiempo,modificable, y el pulso corriendo de led a led y en cada secuencia envia note_On si esta algun boton presionado... esto es asi? o trabaja leyendo Midi Clock ? estoy loco? gracias por cualquier orientacion.

Hola,estaba buscando sobre midi y di con esta Tesis : http://dspace.ups.edu.ec/handle/123456789/17?mode=full&submit_simple=Muestra+el+registro+Dublin+Core+completo+del+%C3%ADtem esta basada en Midi Box y me parece un exelente "tutorial" para todos los que tratamos de entender todo esto. si alguien busca un tutorial en español ... no lo dude. saludos!

Hi, I had the same problem solve it by modifying the code descriptor. That solution found?

Impresionante trabajo! te felicito! Tengo un SID por ahi , en cuanto pueda le hecho manos,ahora que tenemos un experto en el tema hay que aprovechar,ja. estaria bueno escuchar algun track....supongo que ya llegara.Espero novedades. saludos.

Bueno aqui esta el codigo,escrito en Basic,compilado con Proton y el Descriptor escrito por Gabi Mihaila (ver link original) con arreglo mio por lo dicho anteriormente. Mi programacion es muy "casera" por lo que estoy seguro se puede optimizar.Estaria bueno escribir algo similar en C y utilizar el descriptor del maestro TK. espero que sirva....saludos. Larri_Usb_32.rar
