midifix Posted February 12, 2011 Report Share Posted February 12, 2011 (edited) Hallo, nun sitze ich, seit an paar Tagen an dem MF Modul. Ich bekomme am Poti P1, bei einer Eingangsspannung von 12V, nur max 6,56 V. Selbst wenn ich die Eingangsspannung auf 13,5V erhöhe, bleibt die Spannung an P1, gleich ?Die Brücke zu dem IC´s ist nicht verbunden. Was kann das sein? Den 317 habe ich getauscht= das Problem bleibt. :question: 8V für die Motoren bekomme ich so nicht :blink: Kann jemand helfen? gruß Thorsten Laut diesen Bild, ist das auch OK, wenn P1 1K hat :logik: Google translate Hi, Now I sit, since few days on the MF module. I get the potentiometer P1, with an input voltage of 12V, only a maximum of 6.56 V. Even if I increase the input voltage to 13.5 V, the voltage at P1, right? The bridge to the IC's is not connected. What can that be? I swapped the 317 = the problem remains. 8 V for the motors I do not get Can anyone help? gruß Thorsten According to this picture, that's OK, if P1 has 1K Edited February 12, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
phunk Posted February 12, 2011 Report Share Posted February 12, 2011 Du hast glaube ich nicht so richtig verstanden wie ein LM317 funktioniert, bzw. ein Netzteil mit diesem Baustein. Ein Blick ins Datenblatt hilft. Die Ausgangsspannung, die du misst ist genau richtig für ein P1 (normalerweise R2) von 1K. Die Formel lautet: Vout = 1,25V (1+R2/R1) Btw: deine Frage wird sogar in dem von Dir verlinkten Bild beantwortet. Da stehen die Werte drin. Quote Link to comment Share on other sites More sharing options...
midifix Posted February 12, 2011 Author Report Share Posted February 12, 2011 (edited) ok, ich soll aber 8V für die Motoren, mit Hilfe des Potis einstellen. Wenn ich aber nur max 6,56 Volt bekomme...... ist das schwierig. meine elektronik kenntnisse, sind lange verblasst und ich bemühe mich. Klar hat das Bild es beantwortet. was auch zeigt, das ich nicht ganz untätig war, jedoch: wie komme ich dann an 8V ohne ein größeres poti einzu löten. TK wird sich sicherlich was dabei gedacht haben. Somit habe ich einen Denkfehler oder und ein Verständnisproblem. *Encoder: habe einen 24 Impuls eigelötet und et lüppt. Bis aufs Wiki, habe ichs nirgends gefunden? Wo stehts denn noch ?* Danke & Grüße thorsten Edited February 12, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
phunk Posted February 12, 2011 Report Share Posted February 12, 2011 Hängt schon ein Verbraucher dran? Der LM317 braucht - genauso wie die 78xx und 79xx Reihe einen Load current, damit er so funktioniert wie er soll. Häng mal einen oder mehrere parallele 1k Widerstände dran, so dass du einen verbraucher hast... Quote Link to comment Share on other sites More sharing options...

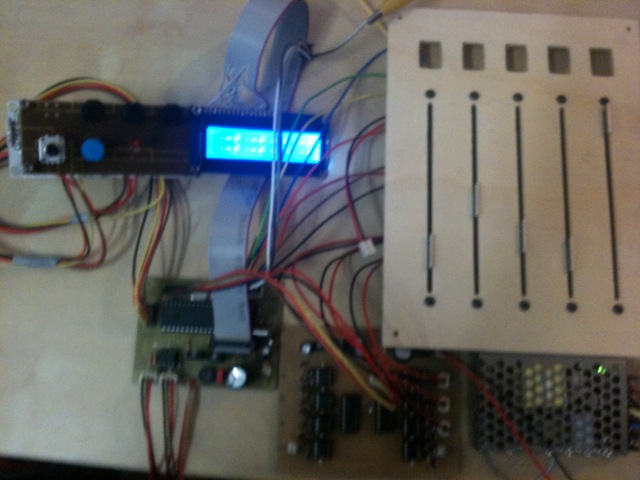

midifix Posted February 13, 2011 Author Report Share Posted February 13, 2011 Hallo, nun habe ich das komplette Modul aufgebaut und alles IC gesteckt. Dann Fader mit Motor 1 bis 5 verbunden & datenleitung 6-8 zum Core gegrounded. Vermutlich, muß ich die Ausgänge auf dem MF Board, 6 bis 8 der 74HC595 auch grounden ? Die Spannung der Motoren, lässt sich weiterhin nicht höher als 6,54 V drehen? Nun habe ich keine Ahnung, wie ich das MF Modul zum funktionieren bekomme :question: Das calibration & direct control zip, habe ich gesaugt. Muss ich nun die hexfiles auch in den Pic laden? Eigentlich, sind MF´s doch schon in der Mbox64 enthalten :question: Im Forum, habe ich nicht wirklich Infos zu MF´s gefunden. Buttons: Das Calibration zip sagt, ich benötige Buttons, das sind dann sicher, die 8, welche bei der Mbox64 nach den 8 menü Buttons kommen. Somit 2te DIN IC/ J5 & J6. Gruß Thorsten Quote Link to comment Share on other sites More sharing options...

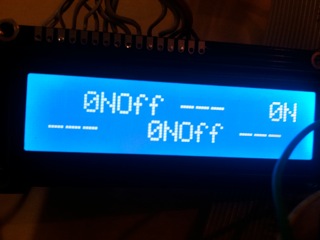

midifix Posted February 13, 2011 Author Report Share Posted February 13, 2011 (edited) Nu habe ich das main.hex (calibration.zip) auf den Pic geladen. - das Display zeigt nun lustige Dinge, - das Mios Studio bekommt keine verbindung mehr zum Core - und wenn ich einen fader bewege, kommt eine klare Schrift für 2sec und dann wieder zappelnde Punkte :question: :bye: EDIT: weitere test: wenn ich einen fader hin und her bewege, zeigt das Modul -----onoff------ Drücke ich dann parallel, im Mios Studio: rescan device, bekomme ich zumindest wieder eine verbindung zu Core. evt kann ich die 10€ noch retten :ermm: Edited February 13, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
nILS Posted February 13, 2011 Report Share Posted February 13, 2011 Suchen: AUAIMBCTG "Lustige Dinge": nicht hilfreich, gib details. Erst alle einzelnen Komponenten zu laufen bringen, dann zusammen stecken. Quote Link to comment Share on other sites More sharing options...
midifix Posted February 13, 2011 Author Report Share Posted February 13, 2011 Suchen: AUAIMBCTG Ok grounden wie vermutet "Lustige Dinge": nicht hilfreich, gib details. Wenn ich den fader bewege, erscheint das für ca 2sec Erst alle einzelnen Komponenten zu laufen bringen, dann zusammen stecken. das Core Modul funtionierte mit den Tastern und Encoder. Die fader funzten auch, zumindest haben sich im Display die balken bewegt. Tja, die MF Platine zum laufen bringen ? das versuche ich grad Quote Link to comment Share on other sites More sharing options...
midifix Posted February 13, 2011 Author Report Share Posted February 13, 2011 (edited) So, nun habe ich den Pic wieder bekommen und schnell nen hardreset gemacht. Dann war er wieder normal. danach sofort das: main.hex vom directcontrol, per Mios studio drauf, und nun zeigt das Display: midi Time out :unsure: edit: :whistle: nun nochmal Mios dran mit dem Mbox64.hex und der core ist wieder normal. :sorcerer: I´m wating for help S.O.S Edited February 13, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
TK. Posted February 13, 2011 Report Share Posted February 13, 2011 Zum P1 Poti schaltest Du am besten noch einen 470 Ohm Widerstand in Reihe, so wie in diesem Schaltplan zu sehen: http://www.ucapps.de/mbhp/mbhp_mf_v3.pdf Andererseits werden die Fader wahrscheinlich auch mit 6V prima funktionieren - und sie werden vor allem leiser als mit 7.5V laufen. Zu dem seltsamen LCD Output: kann ich nicht nachvollziehen. Ich vermisse auch irgendwie die Angaben, was Du genau gemacht hast - es gibt bspw. keine "Mbox64.hex" Datei (zumindest habe ich ein File mit diesem Namen noch nie released). Und wenn Du damit ein .hex File der MIDIbox64 Applikation meinst, dann waere es mit Sicherheit die falsche. Fuer Motorfader waere eher midibox_mf oder midibox64e (-> setup_midibox_mf.hex) geeignet. Gruss, Thorsten. Quote Link to comment Share on other sites More sharing options...
midifix Posted February 14, 2011 Author Report Share Posted February 14, 2011 (edited) Hallo Thorsten, Somit wäre P1 geklärt, wobei ich immer noch nicht verstehe, warum im MF Board PDF steht, das ich die Spannung auf 8V stellen soll, wenn es garnicht gehen kann? Deine V_3 Platine, werde ich, vermutlich diese Woche bauen. momentan nutze ich den 1.0 Bausatz von Mike. Zur Software: Ok, das hexfile heißt setup_mbox64 Da ich mir eine midibox für Lichtanwendungen baue, wäre die Midibox64 ideal, auch der Midibox Editor ist super. Zudem ab Software V0.026 auch Mototfader implementiert sind. Du wirst es besser wissen. Zum Verständnis: Ich spiele nun die mbox_mf auf meinen 18F pic und die Mororfader sollten funktionieren ? das heißt, ich stelle die M fader auf eine Position, wechsle im menü wieder die Position,, und wenn ich wieder auf die erste Bank zurück springe sollte es funktionieren? Gruß Thorsten Edit: Pic: Software ändern? kann ich das neue/ andere hexfile einefach per Mios studio drüber bügeln ? Edited February 14, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
TK. Posted February 14, 2011 Report Share Posted February 14, 2011 Zur Software: Ok, das hexfile heißt setup_mbox64 also ich lese setup_midibox64.hex Da ich mir eine midibox für Lichtanwendungen baue, wäre die Midibox64 ideal, auch der Midibox Editor ist super. Zudem ab Software V0.026 auch Mototfader implementiert sind. Diese Variante unterstuetzt keine Motorfader. -> nimm midibox64e oder midibox_mf -> zu downloaden unter http://www.ucapps.de/mios_download.html -> lies die README.txt files -> und lies den Inhalt der entspr. setup_*.asm files! Ich spiele nun die mbox_mf auf meinen 18F pic und die Mororfader sollten funktionieren ? was meinst Du nun wieder mit mbox_mf? das heißt, ich stelle die M fader auf eine Position, wechsle im menü wieder die Position,, und wenn ich wieder auf die erste Bank zurück springe sollte es funktionieren? ja... kann ich das neue/ andere hexfile einefach per Mios studio drüber bügeln ? ja... Gruss, Thorsten. Quote Link to comment Share on other sites More sharing options...
midifix Posted February 14, 2011 Author Report Share Posted February 14, 2011 (edited) Hi Thorsten, mbox heißt midibox, für schreibfaule wie mich :blush: . Aber da es zu Problemen führt, schreibe ich es nun immer aus. Das midibox_mf file habe ich schon, jedoch blieb mein Pic, beim drüber bügeln stehen. Dh. im startbild: Mios 1.9g © 2009 T.Klose. Nu bekomme ich den Pic nicht mehr. Ich habe aber, noch welche Edit: * fehler gefunden, es liegt leider doch an dem USB zu midi interface UXB-1, vorher lief es super, um das setup_midibox64.hex drauf zu sprudeln* Hoffentlich kommt bald das 5x5x5 modul. Meine alte externe creative extigy Soundkarte, hats wieder gerichtet. Ein Gegentest, mit einem 2ten Coremodul + diesem USB Dongel, zeigt den gleichen Fehler. thanx Thor Edited February 14, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
midifix Posted February 14, 2011 Author Report Share Posted February 14, 2011 (edited) Fetten dank an TK, das fiel mir auf: Posted 19 January 2011 - 14:40 midifix, on 19 January 2011 - 10:50, said: MF sind längst implementiert Edited February 14, 2011 by midifix Quote Link to comment Share on other sites More sharing options...
