Gaphux

Hallo Dnkae für deine Antwort. Musste den Bootloader via MIDI Updaten jetzt funktioniert es. gruss

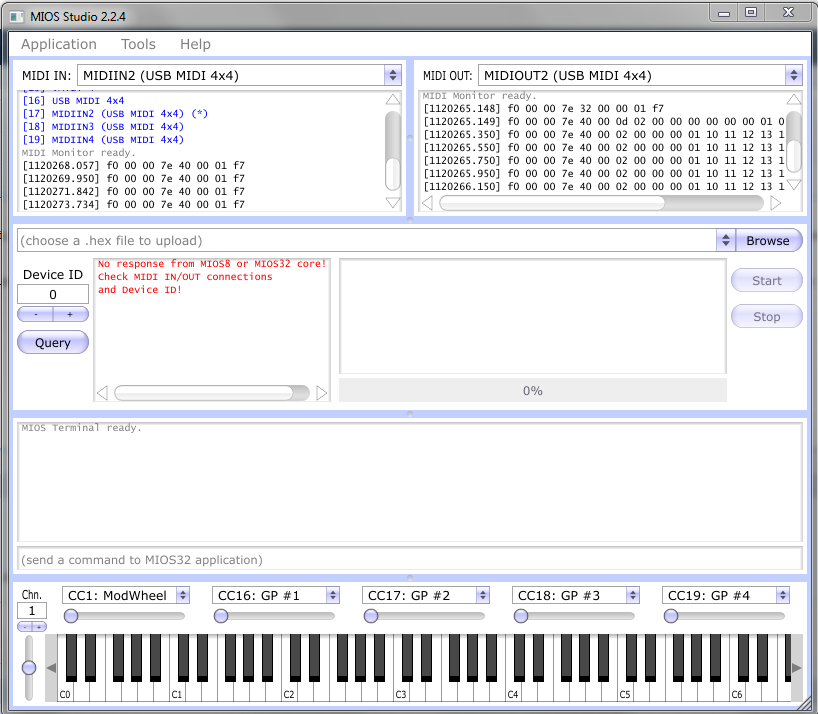

Hallo zusammen Habe zur Zeit Probleme mit den MF_NG Module. Das Mios Studio erkennt das Modul nicht. (Screenshot im Anhang). Alle paar Sekunden kommt zwar ein Sysex befehl rein, aber das wars dann auch schon. Die PIC's habe ich von Mike gebrannt bekommen. aber Irgendwie wollen die nicht so wie ich. @Roknröl Habe leider noch keine Cherry Taster in kleinen Mengen gefunden. Aber wenn du mit LED suchst, sind die Digitast nicht schlecht. Diese sind als Beispiel im Licon und M1 von Martin verbaut. gruss & Danke Roger

Hallo zusammen dache, ich mache mal wieder ein Update über meinen Projektstand. Also der Core LPC17, 2x DIN ,2x DOUT und 3x MF_NG Module sind fertig. Mit dem Programming Tutorial #9 & #10 habe ich die DIN und DOUT Module erfolgreich testen können. *Riesen freu Bei dem MF_NG Modulen fehlen mir noch der gebrannten PIC's. Soweit so gut..... Als zusätzliche hilfe, habe ich mir 2 Platinen zusammengebrutselt. Einmal für für die DIN und DOUT Module zum praktischen anschliessen an den Core, mittels Kabel. Und einmal eine Matrix, welche für LED und Taster Test gedacht ist. Meie Visio Hilfs-Schaltpläne im Anhang. Bei der Matrix steht grün für ober- und Rot für unterhal der Platine. Nun möchte ich die Matrix austesten. Leider blicke ich bei der Programierung (BLM) nicht wirklich durch. @Thorsten Wie weit bist du mit dem Tutorial für die Matrix? Besten Dank Grüss Roger LPC17-DIN-DOUT.pdf 8x8-Matrix.pdf

Hallo ah ja, jetzt sehe ich es. In dem Fall mache ich mich gleich mal an die Bestellung :-D Besten Dank noch einmal Thorsten gruss Roger

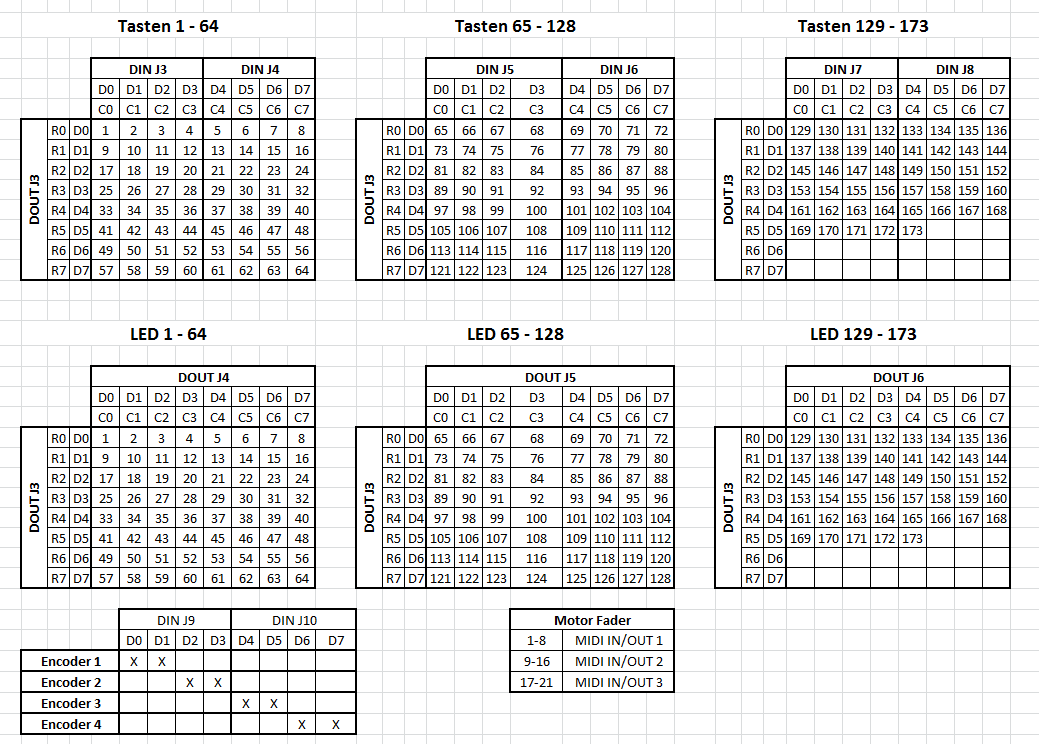

Hallo Thorsten Besten Dank für deine Antwort. Mal schauen ob ich alles richtig verstanden habe. Als Core dient der LPC17, welcher mit der MIDIO128 Software geladen wird. Der Core wird mit einem IIC MIDI Modul erweitert. Somit verfügt der CORE über 3 Midi IN/OUT Anschlüsse, welche für das Ansteuern der insgesamt 21 Motor Fader über 3 MF_NG Module benötigt werden. Die 173 Taster werden mit 3 Matrizen (du schreibst nur 2, gibt jedoch nur 128) angesteuert. Benötigt hierfür werden 1 DOUT Register, zum Selektieren der Spalten, und 3 DIN Register. Die 173 LED’s werden ebenfalls mit 3 Matrizen angesteuert. Benötigt 4 DOUT Register. Eine ebenfalls zum Selektieren der Spalten. Kann hierfür dasselbe DOUT Register wie für die Taster benutzt werden? Für die 4 Encoder werden über das letzte übrig gebliebene DIN Register angesteuert. Der Schaltplan für alles würde dann in etwa wie im Anhang aussehen?! Nochmals kurz zusammengefast benötige ich folgendes: -1x CORE LPC17 (welcher PIC??) -1x IIC Modul -3x MF_NG Module -1x DINX4 Modul -1x DOUTX4 Modul Gibt es für die Matrizen bereits vorgefertigte Platinen? Wäre noch cool… Die angesprochenen Links für die Matrizen wäre ich froh, wenn du mir die zukommen lassen könntest. Da ich Schweizer bin, ist es teilweise Schwierig an die Teile zu kommen. Wäre es möglich, dass mir jemand alles benötigte in Deutschland einkaufen und mir in einem Packet zukommen lassen könnte? Besten Dank Roger

Hallo zusammen Ich Plane nun seit ca. 4 Monaten an einem eigenen Lichtmischpult. Besser gesagt an einem Midi Controller. Gesteuert wird eine Software welche fast vollumfänglich via MIDI betrieben werden kann. Da dies mein erster Controller wird, habe ich noch nicht gerade viel Ahnung von den Dingen. In Folge dessen, habe ich noch einige Fragen. Aber nun erst mal zu den Controller Daten, resp. Bestückung: Projekt Rock’n Roll X1 - 21x Motorisierte Fader (ALPS RS60N11M9A0F 60mm) - 173x Taster mit LED (Cherry MX1A-11NW) - 4x Encoder (Empfehlungen?) Angeschlossen und Betrieben soll das Ganze an einem HP 2760p Tablet-Notbook. Midibox Module: Was die benötigten Module angeht, blicke ich definitiv noch nicht ganz durch. Als Core den LPC17, für die Motor Fader das MF-NG Modul welche intern via MIDI an den LPC17 angeschlossen werden. Fragen: -Wie steuere ich die Buttons an? Mit einem DINX4 Modul? -Wie steuere ich die LED’s an? Ebenfalls mit einem DINX4? -Gleiche Frage für die Encoder… -Welche Encoder könnt ihr mir empfehlen? Sollten ca. 4-4.5cm im Durchmesser sein, mit einer Fingermulde. -Wie wird alles mit ausreichend Strom versorgt? Ein Normales PC Netzteil? Nun ja, ich weiss, dass dies für einen Anfänger ein zu grosses Projekt ist. Werde sicherlich auch klein anfangen, resp. nur mal einen Teil versuchen umzusetzen. Irgendwie 8 Fader und 32 Knöpfe, oder so. Möchte einfach mit Modulen Testen, die ich dann auch im eigentlichen Controller verwenden kann. Was das Programmieren angeht, habe ich ca. 4 Jahre C, C++, und .Net Erfahrung. Sollte also lediglich eine Herausforderung werden. Besten Dank für eure Hilfe Roger P.s: Per Zufall jemand aus der Schweiz hier, der mir beim Projekt behilflich sein möchte?
