Leider kein Erfolg. E:\Users\Roman\Documents\trunk\apps\controllers\midio128_v3>make make: *** /E/Users/Roman/Documents/trunk/modules/app_lcd/universal: Invalid requ est code. Stop. E:\Users\Roman\Documents\trunk\apps\controllers\midio128_v3> Trotzdem Danke! NACHTRAG: Problem gelöst. Es war ein unsichtbares Leerzeichen hinter die EnvVar MIOS32_LCD gerutscht! Wenn ich groß bin werde ich LINUX ;-=

Immer noch ich! Es reisst einfach nicht ab. Nachdem ich mir auf einer frischen WIN7/32 Installation alle notwendigen Software Pakete installiert hatte, startete ich den Versuch das Projekt MIDIO128 V3 zu generieren. Die make-Routine brach mit folgender Fehlermeldung ab: E:\Users\Roman\Documents\trunk\apps\controllers\midio128_v3>make make: *** E:\Users\Roman\Documents\trunk/modules/app_lcd/universal: Invalid requ est code. Stop. Hier meine MIOS32-Umgebung: E:\Users\Roman\Documents\trunk\apps\controllers\midio128_v3>set mios MIOS32_BIN_PATH=E:\Users\Roman\Documents\trunk\bin MIOS32_BOARD=MBHP_CORE_LPC17 MIOS32_FAMILY=LPC17xx MIOS32_GCC_PREFIX=arm-none-eabi MIOS32_LCD=universal MIOS32_PATH=E:\Users\Roman\Documents\trunk MIOS32_PROCESSOR=LPC1769 E:\Users\Roman\Documents\trunk\apps\controllers\midio128_v3> Ich kann auf Anhieb keinen Fehler entdecken. Alle Scripte sind da und erreichbar. Vielleicht hat jemand eine Tipp für mich? Gruss Roman

Hallo zusammen, der Download mittels Button funktioniert leider nicht. Ich habe mir deshalb TorToiseSVN installiert. Kostet ja nichts? Schade, ichh hätte gerne mal in der Mittagspause mir das eine oder andere Stück Code angesehen. Roman

Hallo rosch, habe ich genauso gemacht. Ich erhalte dann ein xxx.tar.gz Datei mit einer Gößre von rund 1k. Diese ist allerdings leer. Roman

Hallo zusammen, liegt es an meinem Alter oder funktioniert der angebotene Download im SVN.MIOS32 nicht. Sagt bloss nicht ich muss mir dazu wieder ein weiteres Stück Software auf den Rechner aufspielen. Gruss Roman

Hallo zusammen, ich habe jetzt einmal in aller Ruhe die angegebenen Sourcen gesucht und studiert. Da das Ganze mit der Zeit sehr komplex geworden ist, brauche ich dazu sicherlich noch ein paar Tage. Sicherlich ist der von Peter vorgeschlagene Weg zielführend. Um acht Eingänge zu realisieren könnten man ja evtl. zwei MIDIO's zusammen arbeiten. 4 Links und 4 Rechts, sozusagen und dann in die Merger. Das Ganze wird dann aber sicherlich eine Materialschlacht. Die Definition der UBS0 - USB4 Ports ist mir allerdings nicht ganz klar. Gibt es dazu eine MIDI-Treiber ähnlich dem GM5x5? Vielleicht kann mir ja jemand auf die Sprünge helfen. Gruss Roman

Hallo Peter, da ging aber schnell mit der ersten Antwort. Ich habe diese Funktionalität auch schon gesehen und auch in dem ersten Midi Router von Thorsten aus 2006 gefunden. Nur die MIDI-IN bzw. MIDI-Out Buchsen habe ich in der gewünschten Anzahl nicht gefunden. Ich habe bei dem Out auch eher an die IIC-Module gedacht. Ich denke die LPC17 Core sollte genügend Dampf haben um die Anzahl der IIC-Ports auf 8 erhöhen zu können. Das LCD-Menu gefällt mir sehr gut. Das mit den Nodes scheint mir eher überflüssig, da jeder Kanal eines Eingangs ja verwaltet werden muss. Die Nodes scheinen mir da eher beim schnellen umkonfigurieren sinnvoll zu sein. Beim Selektor habe ich ja eher an einen Umschalter, Neudeutsch Multiplexer, gedacht. Vielleicht kann man das ja über die D-In bzw. D-Out Boards verwalten. Das der Core gleichzeitig unterschiedliche Datenströme in so einer grossen Menge verarbeiten kann glaube ich eher weniger. Danke erstmal für die Info. Gruss Roman

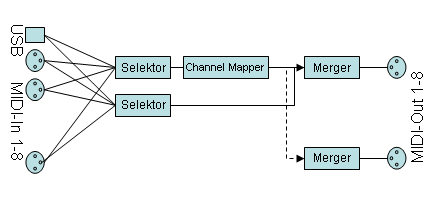

Hallo zusammen, nach mehreren Jahren Abstinenz von der MIDI-Welt habe ich jetzt begonnen meine alten Projekte wieder hervor zu holen. Dabei stieß ich auf folgendes Problem: Ich habe fünf Expander (Geräuscherzeuger) am Start sowie drei Ereigniserzeuger. Dies sind bei den Geräuscherzeugern, 2 x DB50XG, 1 x Terratec Wavetable(Dream Chip), 1 x Kawai PHm, 1 x Yamaha EMT-1 und eine Yamaha EMR-1 Drumbox die der Rhythmuserzeugung dient. Als Ereigniserzeuger dient der PC (per USB-GM5x5), eine alte Korg CX-3 und eine Yamaha D-85 Orgel mit zwei midifizierten Manualen sowie einem Basspedal. Wenn ich diese Geräte alle miteinander verbinde quält mich doch eine sehr grosse Latenz zwischen dem Spiel auf der Orgel und dem Return via PC und Software. Es ist sicherlich richtig wenn jetzt das Gegenargument kommt das man das alles garnicht auf einmal braucht, aber das ständige umgestöpsele bin ich leid. Daher meine Idee das Ganze auf folgende Geräte aufzuteilen: MIDI-Channel Mapper Dient zur Aufsplittung der Channel Information eines MIDI-Daten Stromes (Gerät) auf bis zu 8 MIDI-Out Buchsen, z.B. Kanal 1 der Orgel (Obermanual) auf DB50XG und evtl. YAMAHA TG, Kanal 2 (Untermanual) auf Terratec Flächensound und vielleicht Yamaha TG, Kanal 3 (Basspedal) auf Kawai (Funky Bass) und Drumbox Start. MIDI Merger Zur Addition von zwei Signalen, z.B. Spiel auf der Orgel(Channel 1) und Einstellen der Parameter via XG-Gold vom PC(USB) aus. MIDI Router Der MIDI Router soll die einzelnen Datenströme der bis zu 8 Eingänge beliebig auf einen MIDI-Out legen könnnen. z.B. Drums auf DB50XG, Streicher auf Yamaha, usw.. Da ein MIDI-Out ja nur von einer Quelle gespeist werden kann, ergibt sich daraus eine recht einfache Verteilungsmatrix die sicherlich noch vor den MIDI-OUT's je einen Merger erfordert. Das Ganze sollte natürlich in eine Box mit bunten Lämpchen zur Kontrolle der Datenströme, evtl. auch einem LCD zum Routing, Splitting. Bevor ich nun ein TTL-Massengrab baue oder jede Menge MIDIBoxen verbaue, wollte ich die Idee hier einmal kurz vorstellen. Anbei eine laienhafte Skizze die die Idee wiedergeben soll. Da mein letzter Kontakt mit der MIDIBox schon gefühlte 10 Jahre her ist, werde ich sicherlich die eine oder andere Unterstüzung brauchen. Aber jetzt warte ich erst mal auf Eure Kommentare und Vorschläge zu der beschriebenen Idee. Gruss Roman

Hallo zusammen, ich habe beinahe vergessen zu schreiben dass es geklappt hat. Nochmals Dank an alle die mitgeholfen haben. Als Gehäuse gedenke ich auch ausschliesslich Boden und Deckel zu verwenden. Sozusagen als GM5x5x5-Sandwich. Gruss Roman

Hallo Thorsten, ich habe mittlerweile auch meinen alten ERSA TIP 260 danebenstehen, fürs Grobe. Die SMD Spitze ist mir dafür zu schade. Bezüglich des Chips habe ich Dir geschrieben. Ich hoffe Du verzeihst mir den Torsten ohne H. nILS , ich habe mich auf die Liste gesetzt, wär schön wenn's denn klappen würde. Gruss Roman

Hallo nILS, ich meinte das die Lötpad der Masseanschlüsse vollflächig sind und daher viel Wärme beim Löten an die Umgebung ableiten. Eine unterbrochene Verbindung des Pads zur Massefläche würde das vermeiden. Hast Du vielleicht noch eine GM5x5x5 Platine für mich? Dringende Bitte hat jemand noch eine Ploytec Chip für mich, ich habe leider zwei Stück vergeigt indem ich mir selber nicht über den Weg getraut habe, und mir hätte das Originalschaltbild nochmal ansehen sollen (negierte Logik 1 = GND). EDIT: Meine natürlich 0 = geschlossen 1 = offen, Mist schon wieder falsch herum. Toll was man mit internen Pullup's für eine Verwirrung stiften kann. Gruss Roman

Hallo zusammen, beim Zusammenlöten meines GM5x5x5 Boards, kam mir die Idee die Statusled der Netzwerkkarte auch hier zu emulieren. Daher habe ich die LED's in die Buchse eingebaut (siehe Photo). Nun sieht man welcher Port arbeitet ohne zusätzliche Löcher in die Frontplate zu bohren. Roman

Richtig nILS, ich hatte mich an der Tabelle orientiert. Alle drei leer = 5 usw....... Pech gehabt. 2 im Eimer (verbraten beim testen), 1 geht. Vielleicht kannst Du die Tabelle nochmal ins Wiki aufnhemen. Ferner die Nummerierung der Widerstände nochmal prüfen 16-18 erscheint mir richtig. Auch die Lötpads zur Masse könnten eine Unterbrechung des Kreise am Lötpunkt vertragen. Gruss und Danke Roman Roman

Hallo Nils, ich moechte alle 5 I/O nutzen also habe ich kein Jumper gesetzt. Sollte sich ohne J8 als Ploytec melden. Jumper USB 5V gesetzt. Main LED glimmt. Gruss Roman

Hallo zusammen, ich habe drei GM5x5x5 V1.1 aufgebaut und alle melden sich mit USB Gerät kann nicht erkannt werden. Das ich Eins vergeige damit habe ich gerechnet, aber drei Stueck? Da ist etwas faul. Vielleicht kann mir ja jemand eine Tip geben. Gruss Roman

Hallo zusammen, ich hab nach langer Zeit wieder angefangen mich mit der Musik und MIDI zu beschäftigen und habe mir das GM5 USB-Interface gebaut. Nach anfänglichen Schwierigkeiten, geholfen hat mir dabei das Programm USB-Deview zur Verwaltung und Kontrolle der USB-Ports, läuft das GM5. Nun versuche ich mit Samplitude, als vormals Cubase-User ein Graus, die verschiedenen MIDI-Spuren auf unterschiedliche Geräte zu legen. In der Anzeige gehts, aber hören tu ich nichts. Es funktioniert nur wenn ich den in der Systemsteuerung eingestellten Ausgang benutze. Hat vielleicht jemand eine Lösung wie man den ehemals MIDIMapper von XP SP3 umgehen kann? Gruss Roman

Hallo zusammen, mit dem Treiber V1.0.6 läufts. Allerdings habe ich Probleme mit dem zweiten GM5 im Wechsel mit dem ersten GM5 Interface. Hat das was mit dem Jumper J8 zu tun, oder ist nur einer Lötstelle zu kalt. Gruss aus dem frierenden Rheinland Roman P.S.: Das mit Forum scheint an den Cookie von einem Drittanbieter (midibox.org) zu liegen ich habe das standardmäßig immer ausgeschaltet (safer surfen).

Hallo nILS, wenn es auch manchmal klemmt im Forum, die Antworten kommen schnell und zuverlässig ;-). Danke und Gruss Roman P.S.: Derzeit schon 80 Vorbestellung für GM5x5x5.

Hallo zusammen, mein neustes Projekt ein GM5 Module läuft. Ich habe allerdings Probleme mit dem Windows Treiber unter XP Pro 2002 SP3. Nach einer Weile stoppt die Ausgabe und ich muss das Module entfernen und neu einstecken. Hat jemand vielleicht noch den Treiber mit der Version 1.0.6? Dies scheint mir die letzte lauffähige Variante unter XP zu sein. Gruss Roman P.S.: Ausserdem verzweifele ich an diesem poppigem Forum. Mal will ich antworten scheitere aber am angeblichem fehlendem Login, usw.. Grosser Mist, diese Forensoftware.

Danke Thorsten, wir benutzen hier in der Firma den IE6.0+SP1. Geht im Firefox ohne Probleme. Danke und Gruss Roman

Hallo S, das waere zu einfach gewesen. Ich sehe keine Menupunkt "Messenger". Vielleicht kannst Du ja mal ein Bild Deiner Sicht beilegen. Gruss Roman

Hallo zusammen, kann mir mal jemand einen Tip geben, wo der Zugang zu den eMails im Forum geblieben ist. Danke und Gruss Roman P.S.: Bitte nicht als PN, sondern auf diesen Thread antworten ;-)

Hello, it is not so complicated as asumed. There is a Digital Master Board inside the shielded box on the right side of the organ. There you will find a clock, 4 data lines (key1-4) for keyboard information and a sync line. The information are coded and starts with the sync going high. The 4 data line are all high and the key code follows by 1 for the pedal, 7 for the upper and 7 for the lower keys. There are some additionell information for the register, but they seems to be changend from type to type. Greetings Roman (Sorry for my bad English)
