da du die LPC-Core platine eh in den USA bestellen musst, würd ich dort gleich alle Platinen bestellen?!
-
Hi, wie lmp schon gesagt hat, bau erstmal die 8x8 Matrix Hierzu habe ich selbst mit Hilfe der freundlichen User in diesem Beitrag () das Script und die Teile (LPC Core, LPCeXpresso-Karte und ein DIO_Matrix Modul, diskutiert. Damit es bisschen einfacher ist, habe ich damals schon einen öffentlichen Reichelt-Warenkorb mit genau den Teilen für das LPC-Core und das DIO_Matrix Modul erstellt. Nur die eXpresso-Karte und die beiden Platinen (von SmashTV) musst du noch separat bestellen. Für die Verdrahtung der 8x8 Matrix habe ich damals in diesem Beitrag ( ) die Schaltung-Zeichnung für die 64 Button hinterlegt. Ich hoffe das Hilft dir. Das war mein erstes Projekt und glaube mir, es ist schon für den Anfang nicht leicht, was aber nicht heisst, dass es schwer ist ;) LG Rubby
-
thank you, i tried your "save default" method and it seems to work :) greeetz rubby
-
somit geht es:
- 12 replies
-
- 64 Buttons Midibox
- 64
-
(and 3 more)
Tagged with:
-
does the autoload off mean, the only the custom-ngc's are loaded, instead of the default-files? greeeez rubby
-
i figured out that this script is working:
-
Hello, i just completed my 8x8 button matrix....Hell yeah, first try -> it instantly works! There's just one problem: Every time i plug and unplug the usb cable (kind of restarting the box) i have! to reload the 8x8.ngc in MIOS-Studio. 8x8.ngc is stored on the SDcard, but i always have to "Edit" and directly "Save" it (in the MIOS-Browser), until it's working. Anyone know how to fix it? Greeezz, rubby
-
Hallo, soweit so gut, es läuft alles, bis auf DIO_Matrix: Software: mios32_bootloader_v1_013_pre2 midibox_ng_v1_026 Ich verstehe immernoch nicht (ich finde, es ist nirgends "für dumme" beschrieben), wie ich jetzt die NGC aufbauen muss, damit die DIO_Matrix mit der abgescannt wird. Situation ist folgende: http://ucapps.de/mid..._scanmatrix.pdf zeigt die "1st 8x8 Matrix". Ich habe jetzt mal durchgetestet: C0-C7 auf R0 laufen Perfekt. Jedoch ist die Note C7->R0 = G-1 (im MIOS). C0-C7 auf R1-R7 bleiben jedoch in allen Kombinationen auf der Note G-1. Habe mir jetzt mal kurz in LogiSim nur optisch einen Plan erstellt, wie ich die Verdrahtung legen würde: Als 8x8.ngc hatte ich das hier auf die SD-Card geladen Quote was läuft hier falsch? wo ist mein Fehler? Lg rubby
-
Hallo, soweit so gut, es läuft alles, bis auf DIO_Matrix: Software: mios32_bootloader_v1_013_pre2 midibox_ng_v1_026 Ich verstehe immernoch nicht (ich finde, es ist nirgends "für dumme" beschrieben), wie ich jetzt die NGC aufbauen muss, damit die DIO_Matrix mit der abgescannt wird. Situation ist folgende: http://ucapps.de/midio128/midio128_v3_dio_scanmatrix.pdf zeigt die "1st 8x8 Matrix". Ich habe jetzt mal durchgetestet: C0-C7 auf R0 laufen Perfekt. Jedoch ist die Note C7->R0 = G-1 (im MIOS). C0-C7 auf R1-R7 bleiben jedoch in allen Kombinationen auf der Note G-1. Habe mir jetzt mal kurz in LogiSim nur optisch einen Plan erstellt, wie ich die Verdrahtung legen würde: Als 8x8.ngc hatte ich das hier auf die SD-Card geladen was läuft hier falsch? wo ist mein Fehler? Lg rubby
- 12 replies
-
- 64 Buttons Midibox
- 64
-
(and 3 more)
Tagged with:
-
thx!!!
-
So i just have to cut this row?
-

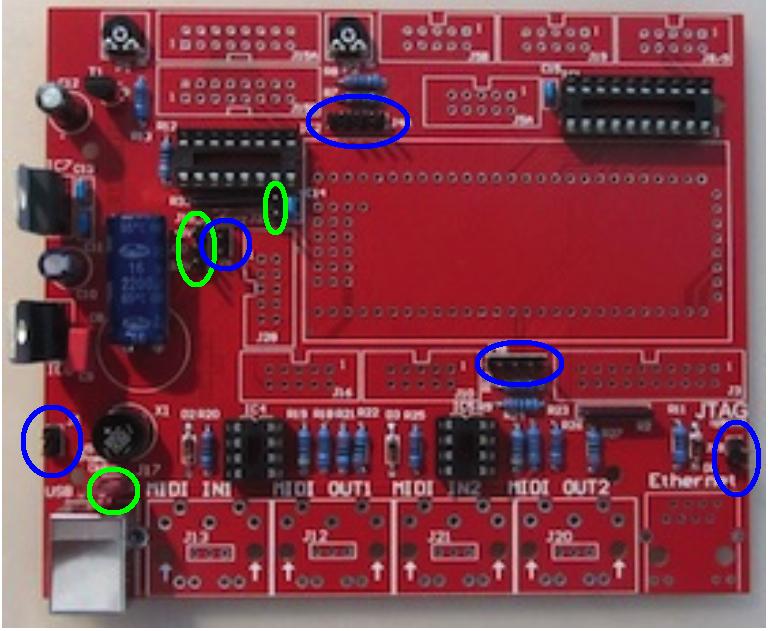

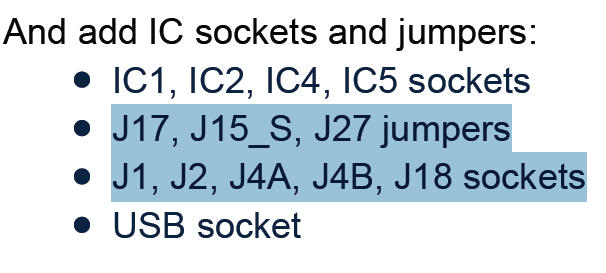

Hello together, while i've been into soldering, i had to stop, because i couldn't find the sockets in the "order list". Which parts (part.no) are those? Greeetz rubby
-
Hallo Zusammen, beim Löten ist mir aufgefallen, dass ich in folgender Situation nicht weiter komme: Welche Bauteile aus der Reichelt Liste waren das? LG Rubby
-
Hi, Perfekt! Das hat mir schon sehr viel geholfen! Bzgl. der Beschaltung der DIO hab ich noch eine Frage. In der Schematik (http://ucapps.de/midio128/midio128_v3_dio_scanmatrix.pdf) sind zwischen Schalter und den R-Rows (Ground?) Dioden geschaltet. Oder habe ich mich vertan? LG
- 12 replies
-
- 64 Buttons Midibox
- 64
-
(and 3 more)
Tagged with:
-
Hi, vielen dank John! Für den einfachen fall, dass ich -vorerst- keine LED's verwenden will, kann ich die EVENT_LED Zeilen alle "auskommentieren"? Somit benötige ich also wirklich nur die LPC Xpresso + Core & 1x DIO_matrix? Top top :) LG
