So nochmal die Encoder Anschlüsse untersucht: mittlere Pin*C* auf 5V, A & B auf D5/ D6 (left/ right) ????? Liegt es an der Rasterung? • Impulse: 15 • Rastungen: 30 Das Wiki hilft auch nicht wirklich. Der Encoder, reagiert total besch***en. Muss da noch ein Widerstand zwischen wie in der Testschaltung auf dem Datenblatt :question: Ahhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhh :wacko:
-
super, Danke kannste mir auch mit dem Encoder helfen ? anderer Thread: Mbox 64 mit 2 cores ?
-
Alu Profilgehäuse My link
-
Hi, passend zum Thema, habe ich nun den ersten Encoder angeschlossen. MBox 64/ Display/ 1x DIN DIN: -Exec über den taster im Encoder= OK - left/ right über Encoder= wenn ich ich sau langsam drehe funktionierts, aber so kann das nicht richtig sein!!! was mache ich wieder falsch :question: Encoder: ALPS (reichelt) ALPS - STEC11B Drehimpulsgeber 11 mm mit Taster Inkremental Drehgeber in Printmontage. In Snap-In Ausführung. • Impulse: 15 • Rastungen: 30 • Einbau: vertikal • Metallschaft (ØxL): 6 x 25 mm, mit Endschlitz • Schaltweg: 0,5 mm • Isolationswiderstand: 100 MOhm/ 250 VDC • Inkl. Mutter und Scheibe Encoder • Nennspannung: 5 VDC • Nennstrom: 10 mA • Haltespannung: 300 VAC Taster • Nennspannung: 16 VDC • Nennstrom: 3 A
-
mhhh, da sind millionen Produkte. Im End sind die Aluprofile interessant. Die Bleche, gibts ja überall. haste da noch ne HILFE ?
-
das ist das was ich will :frantics: na im End auch kein gehäuse drum. Ok dann bekommt der Ucapps Burner, erstmal nur den 40pol heini und gut ist. Und wenn ich mal diesen 16f, wofür auch immer benötige............dann wirds das ebay moped. sauberer preis. by the way: woher bekomme ich das Modular Gehäuse welches Du in der Galerie gepostet hast? (Bulk III) Grüße Thorsten
-
rad neu erfinden? nein, DIY treu bleiben, und den Burner von Ucapps verwenden. Aber neue Wege sind immer Gut, solange der Wissende, dem unwissenden hilft. Würde es denn funktionieren ? Welchen Burner benutz Du? Welche funktionieren? Produkt link: UXB-1 :whistle: Gruß Thorsten
-

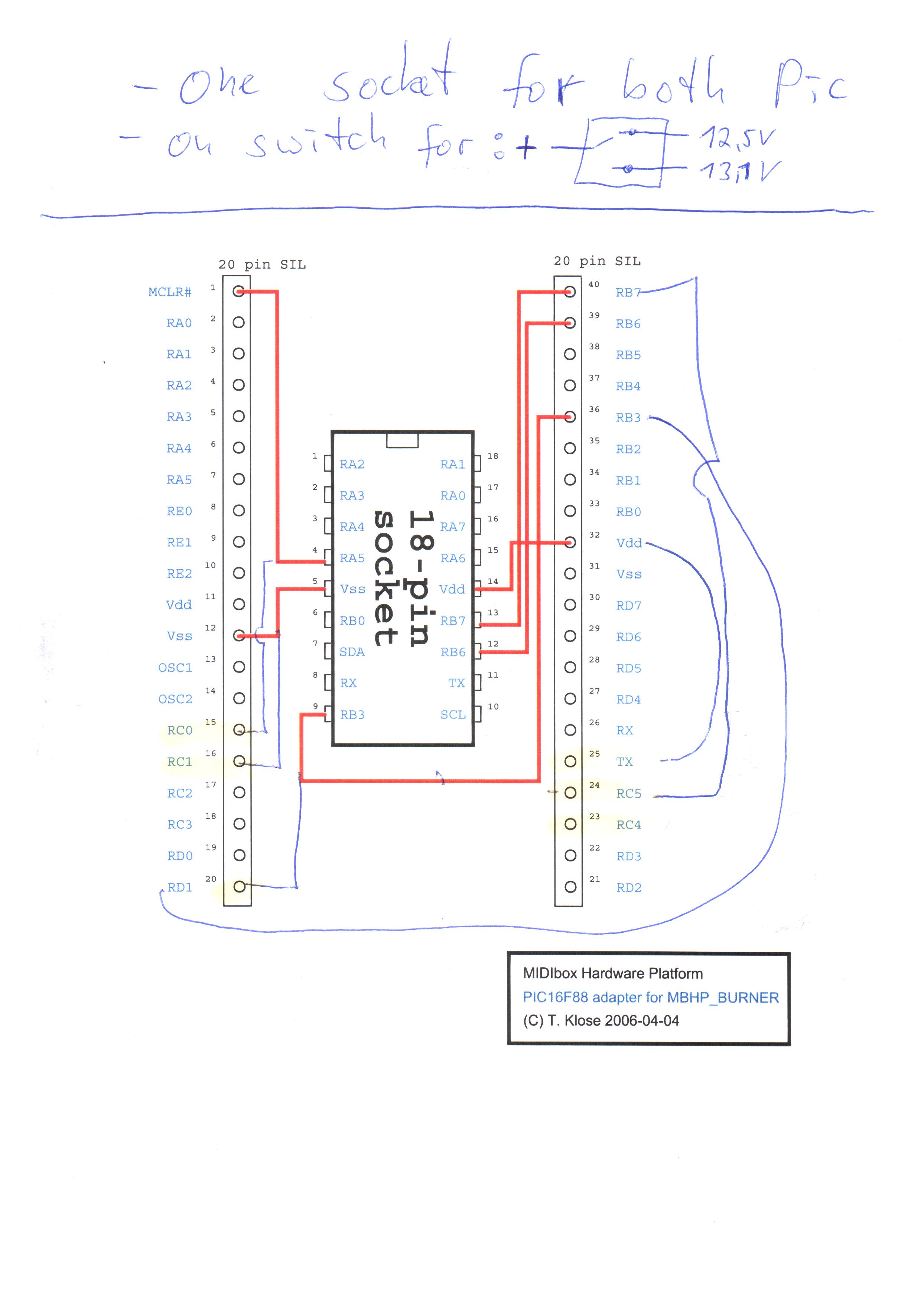

Hallo, ich baue ein Pic Burnergehäuse. Dieses soll, sowohl für den 18F452 & 16F88 funktionieren. Zum Einsatz soll ein 40poliger Nullkraft Sockel kommen. Nun die Überlegung, ob ich nur einen 40pol Sockel nutzen kann, und schalte die Versorgungspannung der Pics mit einem Wechsler um. So ist der Pluspol auch nur an dem richtigen Pin des IC´s. fraglich obe die anderen leitungen zum Problem werden können? Hier mal eine Zeichnung (so habe ichs hier gelernt :thumbsup: ) das IC würde in der zeichnung, ganz nach unten rutschen. *mit welchen Programm, kann ich, die hier eingestelten Bilder verkleinern ?* Gruß Thorsten @ Nils ich habe ein USB zu midi konverter gefunden der funzt. Evt was für die white list: Sirus UXB-1. Ich bestelle von dieser sorte noch 2 und teste diese, on Top Da sitz ne kleine Platine mit 3mm LED´s drin, somit auch in ein Pult einbaubar*
-
ah OK , Nur wenige Knöpfe? Muss mich da mal einlesen. Thanx Thor
-
Hi Param, das Ding ist echt was fürn Spaß und uralt, aus meiner Ausbildungszeit. Siehe grüner 5DM schein :hairy: ich erwische mich immer wieder, das diese Eselbrücken helfen. Bin halt nurn Hobby Elektroniker. Sid: ja so ne Musicbox muss ich mir auch bestellen, bin infiziert :laugh: Hast du diese auch aus USA bestellt ? Gruß Thorsten
-

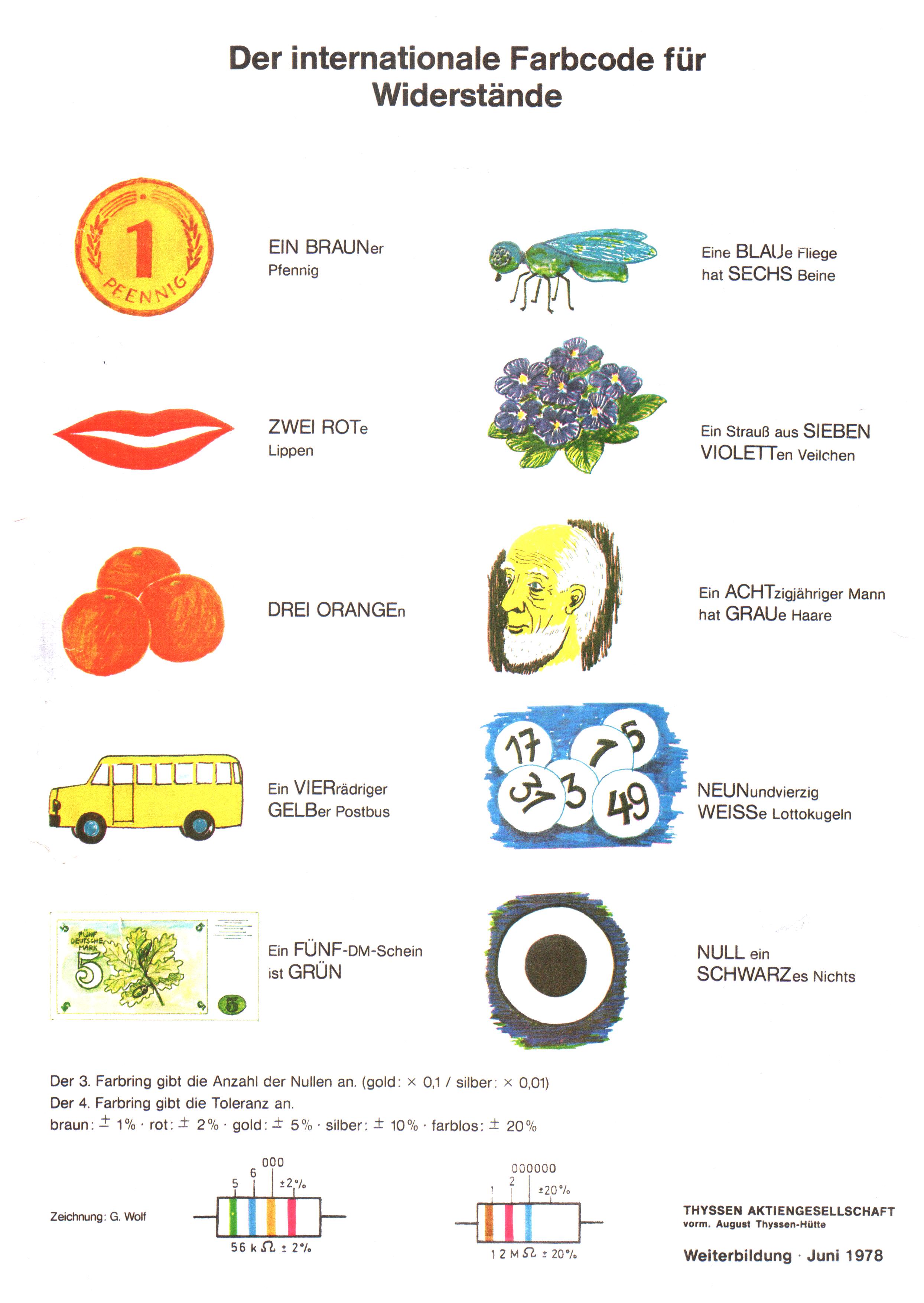

hi, hier haste was lustiges zum farbcode lernen :thumbsup: ich habe früher auch drüber gelacht. Heute hilfts, wenn man nicht täglich damit umgeht, ein Meßgerät oder Farblehre hat...... Viel spaß Thorsten
-
Hello, I´searching for a SMPTE to MTC converter, shematic/ modul (DIY) Best Regards Thorsten
-
It works Nun habe ich, die Platine & Display doch verschraubt. Das ist zum basteln wesentlich einfacher, als eine Bodenmontage. Nur noch die SUB D Abgänge bestücken und die Verkabelung hübschen. Dann kann es losgehen mit Taster & LED multiplexen und MF Boards. sunny day Thorsten
-
Hi Roger, Es ist doch nur zum Lernen gebaut und die Plexifront, war so nen fluxe idee. Das leuchtzentrum verbleibt aber bei der LED. Na im end werd ich´s als erster wissen. Aber Danke für deinen Hnweis. sunny day Thorsten **bei einer 3mm LED leuchtet nix mit !! diese strahlt nur nach oben und ist viel zu schwach (soeben getestet)** Die Platine ist nun, gefrässt und gelötet. jetzt fehlen leider noch 2 taster. next weeck sollte es spielen,dann versuche ich ein foddo davon zu machen.
-
Hallo, und weiter gehts. Hier der Erste Test in Plexi für die Front, spiegelverkehrt gefrässt. -Somit ist die Oberseite glatt. -Die Löcher für LED´s sind nicht durchgebohrt. -Die Position der MIDI IN & OUT LED´S ist etwas :whistle: Hi ho, Thorsten
-
Hi, um dieses Kabel-Chaos, zu umgehen, hab ich mal was gebaut: Vermutlich kommen 1x DIN & 1x DOUT ins Gehäuse. Auf die Frontplatte: Power LED sowie Midi in out. Und 1 Display mit Menütaster. Über die SUB D´s kann ich dann die nicht benutzen Channels der Platinen abgreifen oder nicht genutzte offene datenleitung grounden. Da es Lochraster Platinen mit SUB D 25 ätzung gibt.... :twitch: kann ich, schön extern basteln. Evt ist es interessant? Ein Burner Gehäuse ist auch geplant, vermutlich zum Nachbau. Gruß Thorsten
-
Ohh cool. da warte ich noch was bzw lese mich erstmal ein. ich habe ja genug zu lernen :cry: Thanx Thorsten
-
Hi Roger, Danke, man muss nur wissen wo. So schlau war ich noch nicht, es dort zu suchen. Super, dann werde ich nun Mike belästigen. Gruß Thorsten
-
Hallo, ich möchte, gerne an mein Projekt, Midibox 64, (erstmal) 8 Motorfader, anschließen. das Wiki sagt mir, das ich mit einer Mbox LC, Motorfader verwalten kann und generell einen, 18F452 dafürbenötige. Da dieser in der Mbox 64 drin sitzt, sollte es klappen. Das Anschlußschema der Mbox LC, zeigt, das die MF Platine an J5 des Cores angeschlossen wird.(Eigentlich 2x AIN Modul, bei der Mbox 64) Somit gehe ich davon aus, das ich ohne weiteres Core Modul keine weiteren Fader (ohne Motor),sowie Potis anschließen kann. Multiplexen geht analog vermutlich nicht ? Weiterhin vermute ich, das ich dann in der Software was ändern muß, oder gibts da schon was? An die Software habe ich mich bisher noch nicht ran getraut, da ich zuerst die hardware zum testen benötige. (Reichelt lässt, grad tierisch auf sich warten) Gruß Thorsten
-
Encoder: Tausend mal benutz :frantics: In diesem Fall denke ich eher POTIS. Sowas wäre Für die PAGE auch OK mit LCD Display für die PAGE Number. zudem es nur 2 DIN Kanäle benötigt.. wieder 4 gespart. jedoch benötigt die Software dann nen counter :question: soweit isse nun och nischt drin. Vermutlich e Optional. wozu gibts Kopflampen
-
Yes, ich drucke das immer 1:1 aus und lege alle Klamottis auf das Blatt. Der Ausschnitt fürs DISPLAY, ist in der zeichnung nur der Sichtbereich. Ist nur ein grober Entwurf. Kontrast, da habe ich keine Erfahrung, hatte es hier so gesehen warum ? Ist eh geschummelt, da eigentlich 19" Einbau. FoG/ Fan Pan Tilt Mastersize......... was wäre der Vorteil? Das ist eine REMOTE DEsk für eine LICHT Software/ PC mit Xtra Monitor für output sheets und Programmer view :super: Motorfader--> 2tes BCF2000 Pult liegt zerlegt hinter mir :w00t: war !!! Nur SPDT´s Flashbutton´s und menübuttons sind ohne LED Angedachtes pult: Das Pult was ich im Kopf habe, benötigt noch ein wenig mehr Kenntnisse. Dieses wird RGB LED Button, DISPLAYS UND UND bekommen Doch es ist noch kein Meister vom Himmel gefallen :purple: Da muss ich nochn bissel lernen. Deswegen, nun das erste Pult um Grundkenntnisse in der bedienung zu lernen. Ich habe hier noch ne midibox E und 1 Zusätzliches Core modul liegen. Damit werde ich dann basteln, bezüglich Motorfader/ RGB LED/ TASTER Matrix/ CAN Du wirst es als Erster erfahren :whistle: Gruß Thorsten EAGLE: Ich benötige die alps RS60112 Fader und die Reichelt digitaster mit LED, finde diese aber nicht in der Bibliothek. Hast Du da was? Ich kenne mich mit der Soft auch nur 5% aus. Bisher hat das immer ein Kollege gemacht
-
Hier das angedachte Pult in Version 1.0. Das Ganze für lichtzwecke. (mal sehen was garage band dazu sagt) Die Maße stimmen zu 75%. Vermutlich fräse ich das Ganze zuerst in Holz/ PVC zur Kontrolle. Features: -10x Masterfader mit SPDT Flash button -1x Grand Master mit SPDT Flash button -8 Xtra Potis (je nach Platz und optik noch mehr) -1x Display blau 2x16 mit Contrast Poti -8x menü Button -4x Tasterblock 2Reihig a 5Taster mit LED -6x Bank/ Page Taster mit LED -5+5 Flashbuttons mit LED, für zusätzliche Presets oder live-Flash Functions Stuff: DIN= 64 Buttons 11 DIN Channels, bei den Flash buttons der MASTERFADER, durch die SPDT´s gespart :flowers: Gruß Thorsten
-
Ah, ok, unten drunter :baby: DigiTaster Anschlußschema So hatte ich es gelöst OHNE SPDT !!!: Da ich ja PIC Frischling bin, und gerne dazu lerne. On Top kein Freund bin, von Lösungen die zwar Funktionieren aber... (Der Pizzamann nimmt auch 2x 0,75 für 230V :faceless: ) - Inwiefern meinst du unsauber? -welche taster kennst du/ nutzt Du für sowas ? TASTER 3FTL6 (Reichelt) ist halt nur 1polig !! klar, ein Audio mensch braucht sowas nicht, nur Lichtkutten :tongue: !! -bezüglich deine INFO: -Taster matrixen, habe ich hier im Forum die 8x8 lösung mit dem Dout und Din Modul gefunden. hast Du noch andere Lösungen/ links ? -Und zum Thema 2x Core und CAN BUS habe ich hier nix gefunden. google = CAN-Bus (Controller Area Network) Wenn hier jemand schon ne Doku dazu hat, ist es für mich, grade am Anfang einfacher. -RGB LED´S: da hat ANDER ja ne coole Box gebaut. Außer Fotos find ich hier nix :unsure: auf seinem Profil steht: 1 Post ? Hast Du da nen link hier im Forum? (RGB LED analog ansteuern zur DOUT Platine habe ich dann mal die Augen geöffnet und die AOUT gesehen. das ist aber echt Kopfkirmes für den Anfang, ohne C kenntnisse)
-
Hi Nils, jepp der Digitaster ist sogar ein SPDT Reichelt > DIT GE 1 Artikel-Nr.: DIT 1 GE (der komplette link, funktionierte nicht) Parallel zum Fader, sprich, von 5V zum AIN geht auch. Aber nach deiner Lösung ist der faderweg dann sauber getrennt und Gut ist ? wie bekomme ich ein Foto hier rein ?? Der will eine URL, ich habe aber keinen server?
-
das hatte ich bereits vor meinem post gegoogelt. aber coole ani :sorcerer: Ein Eintaster/ Schließer ist jedoch was anderes als ein Wechselschalter. Aber wenn man es bei Pic´s in diesem fall so nennt :question: Cool dann habe ich in meinem Flur SPDT auf 230V :thumbsup: whatever. es funktioniert und ich habe damit einige Kabel´s sowie Channels gespart. Edit: wo gibts den Wechseltaster? der müßte ja mono stabil sein? Ich habe stumpf nen schließer, parallel zum Fader geschaltet.
